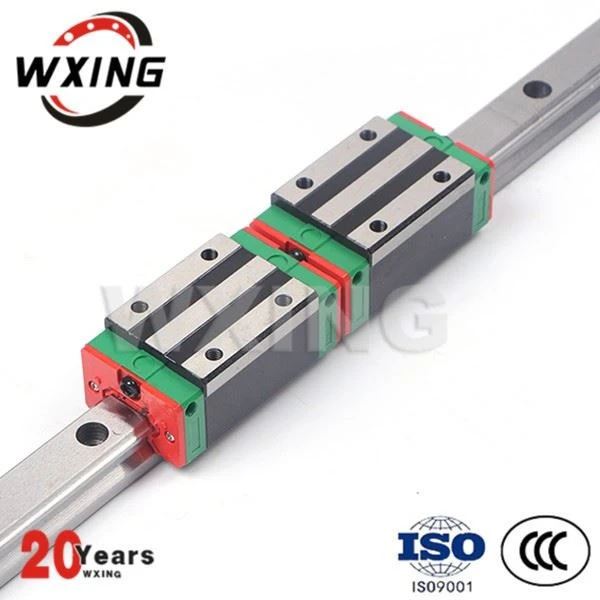

하이윈 선형 베어링 자동 시스템

HG 시리즈 선형 가이드웨이는 원형 아크 홈 및 구조 최적화를 통해 다른 유사한 제품보다 부하 용량과 강성 으로 설계되었습니다. 방사형, 역방사형 및 측면 방향에서 동일한 부하 등급, 설치 오류를 흡수하기 위한 자체 정렬 이 특징입니다. 따라서 HG 시리즈 선형 가이드웨이는 고속, 고정밀 및 부드러운 선형 모션으로 긴 수명을 달성할 수 있습니다.

HG 시리즈의 특징

(1) 자체 정렬 기능
의도적으로 원형 아크 홈은 45도의 접점을 가지고 있습니다. HG 계열은 표면 요철로 인해 대부분의 설치 오류를 흡수하고 압연 요소의 탄성 변형및 접점의 이동을 통해 매끄러운 선형 동작을 제공 할 수 있습니다. 자체 정렬 기능, 높은 정확도 및 원활한 작동을 쉽게 설치하여 얻을 수 있습니다.

(2) 상호 교환성
정밀치 치수 제어로 인해 HG 계열의 치수 허용 오차는 합리적인 범위로 유지될 수 있으므로 치수 허용 오차를 유지하면서 특정 계열의 모든 블록및 레일을 함께 사용할 수 있습니다. 그리고 블록이 레일에서 제거 될 때 공이 떨어지는 것을 방지하기 위해 리테이너가 추가됩니다.

(3) 네 방향 모두 의고성
4열 설계로 인해 HG 시리즈 선형 가이드웨이는 방사형, 역방사형 및 측면 방향에서 동일한 부하 등급을 가합니다. 또한 원형 아크 홈은 볼과 홈 경마장 사이의 넓은 접촉 폭을 제공하여 큰 허용 하중과 높은 강성을 허용합니다.

자세한 내용을 보려면 클릭하십시오.
