베어링 유형 및 문자의 의미
이전 기사에서 베어링의 기본 코드를 소개했습니다.
내경 번호는 내경을 나타냅니다. 표 2를 참조하십시오.

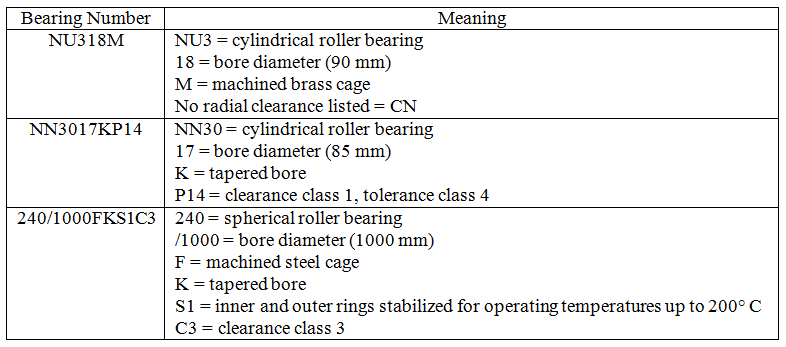

표 2. 베어링 번호 및 코드의 예
베어링 코드가 기본 코드만 포함하고 접두사 또는 접미사가 포함되지 않은 경우 형식, 정밀도 및 클리어런스의 일반적인 표준을 가진 일반 베어링임을 의미합니다.
접두사
접두사는 기본 베어링 구성 요소를 나타냅니다. 일반적인 접두사는 표 3에 나와 있습니다.
표 3. 공통 접두사.
접미사
접미사는 특별한 외부 형태, 케이지, 정밀 공차, 클리어런스 및 열처리 및 소음 거동과 같은 기타 특성을 포함하여 특별한 특성 또는 디자인을 가진 베어링을 나타냅니다. 가장 일반적인 접미사는 아래 표에 설명되어 있습니다.
표 4. 내부 설계를 위한 서피즈
표 5. 외부 표면 치수에 대한 접미사
표 6. 씰링 접미사
표 7. 케이지 재료에 대한 접미사
표 8. 정밀 공차에 대한 접미사
표 9. 베어링 간극에 대한 접미사
특수 정밀 공차와 특수 클리어런스가 모두 있는 베어링의 경우 접미사가 결합됩니다. 예를 들어, 공차가 P6이고 클리어런스가 C3인 베어링의 접미사는 P63입니다.
표 10. 치수 안정화 베어링의 접미사
